精准有序！揭秘波哥大地铁一号线 U 梁架设全流程

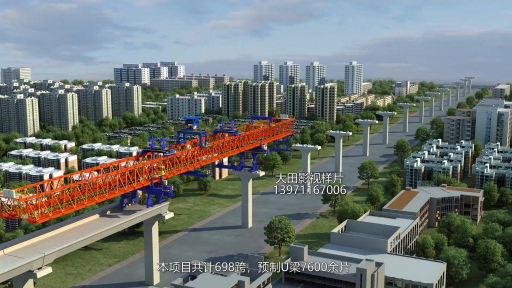

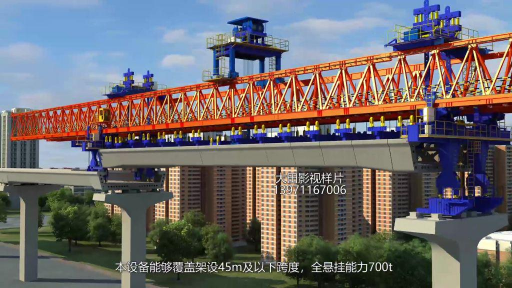

在波哥大地铁一号线的建设中，预制 U 梁架设是关键环节，每一片 U 梁的精准安装都关乎工程质量与进度。JP700 - 45 型架桥机与专业施工团队紧密配合，以严谨有序的流程，确保 7600 余片 U 梁架设工作稳步推进，武汉大田影视文化公司制作的动画，将这一复杂过程完整呈现。

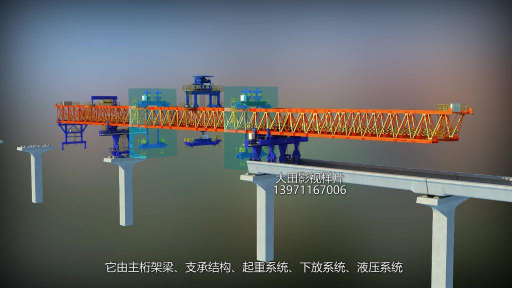

架设准备阶段，架桥机 2 部中支腿与桥梁或墩顶支架牢固锚固，主梁与中支腿锁定，前、后支腿收起悬空，为 U 梁架设创造稳定基础。随后，天车在架桥机尾部取梁，吊起 U 型梁从两列主桁架之间穿过中支腿。此时，精轧螺纹钢吊杆发挥作用，将 U 梁错层悬挂在主桁架梁底部悬挂梁上。整个取梁、运梁过程，架桥机的起重系统稳定运行，确保 U 梁安全吊运。

U 梁排列安装遵循 “先两边，后中间” 的原则。相邻 U 梁之间预留 0.1 米至 0.2 米的抹胶空间，为后续拼接做准备。排梁成型后，仅留 1 片 U 梁保持错层状态，天车依次进行 U 梁匹配、涂抹环氧树脂胶、临时张拉挤胶等操作。这些步骤看似简单，实则对施工精度要求极高，每一次涂抹胶水的厚度、临时张拉的力度，都经过严格把控，确保 U 梁拼接紧密、稳固。

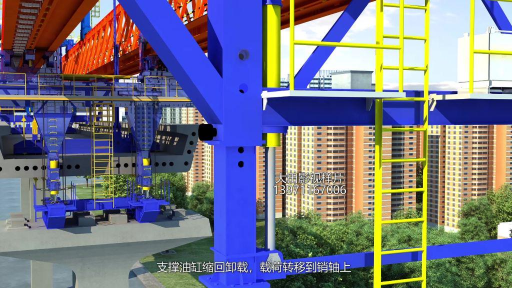

天车牵引前后 2 台下放装置至墩顶 U 梁上方，完成下放装置吊板与主吊挂的连接就位后，开始穿体内永久预应力钢绞线。钢绞线穿束完成，进行永久预应力钢绞线张拉，整孔 U 梁初步成型，悬挂体系也随之向下放装置转换。两台下放装置吊板上提，顺利完成体系转换，拆除中间吊挂吊杆，最后操作下放装置吊板，将整跨 U 梁平稳放置到桥墩临时支座上，完成临时支撑体系转换。

武汉大田影视文化公司制作的动画，将 U 梁架设的每一个步骤都清晰展现，从架桥机的操作到施工人员的配合，从设备的运行细节到 U 梁的安装精度，让人们直观感受到波哥大地铁一号线 U 梁架设工程的严谨与专业。
